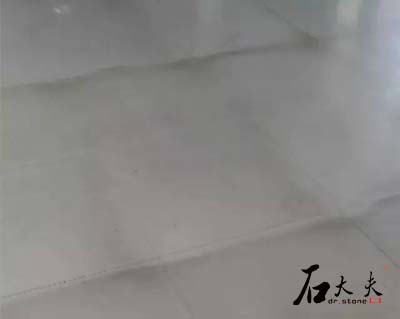

在日常石材保养翻新中，大家肯定会碰到很多地板砖保养后却发黑了，类似的问题，这里石大夫有几张地板砖保养过后的图片，它显示了地板砖保养时最典型的一种问题：即使用钢丝棉+剂类抛光之后，板材上经常会出现大面积的发黑、发灰现象，影响了装饰效果，所以石大夫在这里与大家讨论下这个问题，并分析下地板砖怎么保养最为好！。
地板砖的材质密度要高于一般的天然大理石、石灰石，吸水率较低，使用中不易发生病变。但使用中，主要问题是日常的人流踩踏、外来污染造成的划痕、变色等，因此也需要做保养。但由于材质特点不同，地板砖的保养方法，和大理石就有明显区别。我们就借助这个案例来探讨一下。
一、哪些地板砖可以做翻新?
瓷砖、地板砖种类繁多，人们的叫法也各有各的习惯，没有一个统一的标准。比如同一种产品，有人叫瓷砖，有人叫地板砖。品种问题，我们在此就不再列举。但涉及到翻新、保养，我们可以将用于装饰的地板砖分为两类：
一类是表面涂釉，烧结之后形成釉面层，下面还是粗质的结构。我们一般称之为“瓷砖”或“釉面砖”。这类材料釉面磨掉之后就没有了，因此不可做翻新。但是釉面未破坏时，可以在上面做封釉保养。

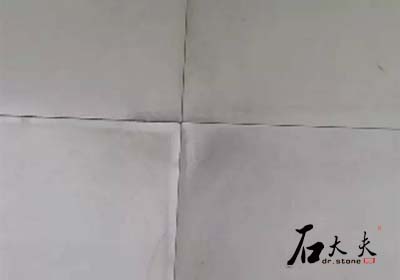

釉面砖发黑
一类是用黏土材料烧结制成，整体材质均匀、同质。我们称之为“通体砖”。这类地板砖可以重复研磨，翻新保养。地板砖、微晶石等都属于这类材料。
二、为什么出现发黑、发灰现象?
实际操作中，这些现象与保养的方法有密切的联系。即使用“晶面机+钢丝棉+水剂”做保养的地板砖表面容易出现发黑、发灰现象。但使用“晶面机+百洁垫”的方法，出现此类现象的概率较低。
如本案例，是典型的使用钢丝棉+常见水剂做的保养。造成这种现象的原因有两个方面：
1、结晶原理和地板砖材质不兼容
①结晶需要钙质
结晶的原理，是利用草酸、氟硅酸等酸性物质，刻蚀石材表面中的钙质(主要是碳酸钙)，生成新的化学钙质层，并结合其他材料如蜡、树脂的填补作用，共同形成高光。
也就是说，要想结晶效果好，材料中必须还有碳酸钙成分。钙质少或者没有，效果就不好。因此，大理石、石灰石中碳酸钙含量很高，在上面做结晶效果就很好;而花岗石钙质含量极少，因此在花岗石上做结晶效果就不好。
②地板砖的成分是什么?
那么我们再看看这种“通体砖”。通体砖的主要原料，是黏土。黏土的主要成分是二氧化硅(SiO2)、三氧化二铝(Al2O3)。没有碳酸钙什么事。这样烧结出来的地板砖，钙质含量极低。
因此，主要依赖钙质的结晶技术，在地板砖上效果不好。即便能够做出光来，也不是结晶的效果，而是里面的蜡质、树脂填补出的光泽度。
黏土矿物
③造成的问题
另外还有一个重要原因是地板砖的材质致密程度很高，也即更为均匀细腻。这样就使抛光过程中，材料既无法与地板砖表面物质反应，也不能渗进地板砖内部被容纳。它会破坏本已研磨出的表面，使其重新变得粗糙。在粗糙的面上，材料混合着杂物干固凝结，就会形成发黑、发灰现象。

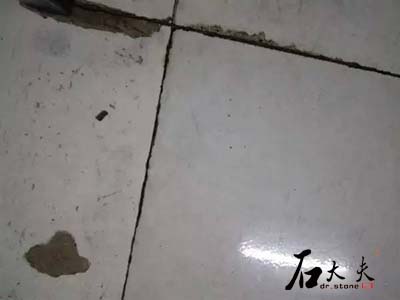

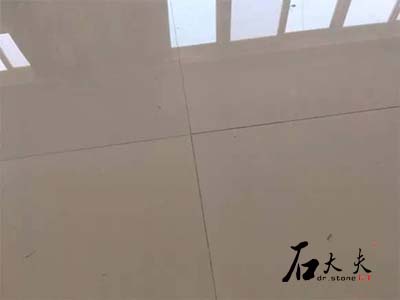

发黑现象
2、钢丝棉的问题另外一个主要原因，就出在钢丝棉身上。钢丝棉是由低碳钢拉丝成型，细而且柔软，在抛光过程中会不断和水剂中的水分和材料发生作用，生成复杂物质。同时还会形成细小的碎屑。这就会造成发黑、发灰、发黄等现象。
如果是深色的板子，倒还好，因为看不出来。但绝大多数的地板砖，恰恰都是白色或浅色的，一旦发黑、发灰、发黑，对比就非常明显。在这一点上，白色地板砖和白色大理石，同病相怜，它们都不能用钢丝棉+水剂做。
三、地板砖怎么保养?
了解了其中的原理，地板砖的保养方法也就迎刃而解，我们还是推荐使用封釉技术。
因为封釉技术利用的是物理敷贴原理，即将二氧化硅(SiO2)覆盖到地板砖的表面上。中间不涉及化学作用过程。
尤其以黏土为原料的地板砖，主要成分也是二氧化硅。具备天然的亲和力，有完美的叠加效果。另外，封釉材料必须用百洁垫做，这就从根本上杜绝了钢丝棉造成的污染。

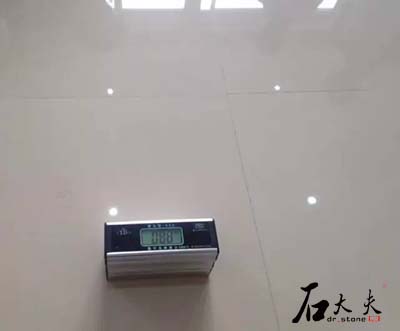

地板砖封釉效果
因此，用晶面机+百洁垫+封釉，就能杜绝此类发黑、发灰的问题。日常石材保养翻新都可以使用。石材护理，看似简单，也是一个融合了经验、科学知识、常识等诸多内容的行业，对症下药，才能药到病除。有问题，找石大夫。欢迎大家咨询交流！
