大理石这种大自然的产物愈来愈多的被人们广泛的应用在建筑中,一方面是由于其具备建筑功能,另一方面是由于其具有装饰美的效果。但是无论多么靓丽的石材，如果安装工艺不正确，或者在打磨时出现的自然缺陷，又或者随着使用时间的延长，总是会出现明裂、暗裂、破损、孔洞、砂眼、石痣、石胆等破损症状。因此探讨和利用一些有效的方法和材料对损坏了的大理石地面进行修复就显得非常重要。


一、大理石地面损坏的原因

1、地面基础部分的沉降和撕裂导致地面大理石裂损。
2外来的破坏导致地面大理石破损。
3、从石质上讲选择大理石铺设地面就留下了后患。一方面由于人们选择大理石时往往只注重色调，而不去考虑大理石和花岗石在耐候性和耐磨性上的差异。另一方面，刚开始进口石材以大理石居多，那时花岗石的加工技术还没有现在这样先进，而且大理石的色调和风格多以雅致居多，这使现在室内用石材选择大理石成为一种时尚，这也是现在石材地面大理石问题较多的一个主要原因。
4、大理石的天然缺陷。一些大理石存在着较多的天然缺陷，象裂缝，砂眼，疏松，夹生等。这些缺陷如果事先没有较好的进行修复和弥补，那么一旦铺设到地面上受到潮湿和一些有害的污染后它会率先在有缺陷的部位发生病变和破坏并由此扩延。象银线米黄，金花米黄，啡网等。
5、潮湿的环境。大理石的主要成分是碳酸钙，它在水的作用下会膨胀，那么石材结构较松弛的部位先会爆开，留在大理石地面上就是一个石坑。形成的这个石坑在潮湿的环境下会继续粉化，使周围石质变的疏松。
6、错误的防护方法。对于一部分业主和施工者来讲，尽管他们在事先对大理石涂刷防护剂，但是铺到了地面上还是出现了问题。这一方面是由于大理石的裂缝和疏松部位没有得到较好的修复，大理石背面由于潮湿产生较大的水压很快的将其破坏。另一方面，尽管在大理石的正面也做了防护，但地面上的水分也会顺着石材的裂缝和疏松部位进入石材内部，使石材湿度加大,由此形成恶性循环。
7、磨损破坏了大理石地面的光泽。大理石的硬度较低，强度较差，因此，大理石地面尤其是行人较多的位置很快就会丧失光泽。如走廊、门厅、柜台前等。



二、防止大理石地面损坏的对策

对以上大理石地面损坏原因的分析，我们可以看出除了尽量的不要选择具有疏松材质的大理石铺设地面外，水是导致大理石损坏的一个主要原因。
对于解决水的问题，大家都知道要对大理石涂刷防护剂，但是这个办法并不是完全奏效和一劳永逸的。实际上许多建筑在一个时期后地面基础部分是不会存在较大湿度的，也不存在真正的水源，之所以会使大理石长期的保持较大的湿度就是前面原因分析时指出的那样水分在大理石里形成了恶性循环，即开始大理石背面的水分和潮湿破坏了大理石，这部分水分在没有完全跑掉时地表上的水又顺着大理石的裂缝和疏松部位跑进大理石内，这样循环使水分长期作用在大理石里，加上不正确的地面维护方法导致大理石的透气性降低,大理石不出问题也是不可能的。实际上在这里我们也找到了解决问题的关键和思路，清理大理石和大理石背面的水分,然后修复和弥补大理石出现的损坏--杜绝大理石再次受到水的侵害。


三、石材修复技巧

石大夫在破损修补方向，主要有五大修补工艺：研磨抛光法、热固化修补法、冷固化修补法、材料合成修补法、覆膜转印修补法。

1、研磨抛光法：这类修补法是针对孔洞比较小的，或者微裂隙的修补，难度也是很高的一类。这一类孔洞或者裂隙都在1-3毫米，云石胶渗透性不是很好，会给修复造成很多麻烦，这种孔洞同样也会给抛光造成很大的麻烦。



2、热固化修补法：利用特殊的固化剂材料，原理：这类固化剂内有一些特殊的成分，经过化学反应，使温度达到90度，起到固化的作用。

3、冷固化修补法：采用高分子树脂材料，材料中含有聚合用的单体、光引发剂、无机填充剂等，发生聚合反应。该方法可以修补3-5毫米的孔洞。



4、材料合成修补法：取相似材料合成，此方法针对局部破损、石痣、石胆。

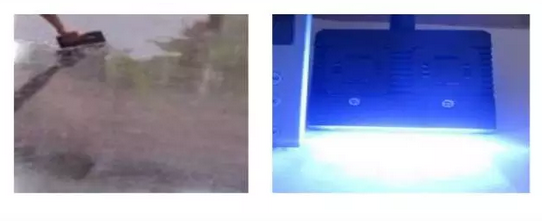

5、覆膜转印修补法：将终饰面的相对平整度提高，涂上覆膜夜，用刮刀刮平，（注意：一定要刮平）贴上转印膜，利用紫外线凝固灯照射1-3秒即可。




四、总结

石材破损修复从某种角度讲不仅是一门技术更是一门艺术，要想通过修复还原石材原貌，必须综合考虑石材化学原理、树脂化学原理、色相原理、光学原理、压强原理。修补工艺的制定、修补材料的选择完全决定修补效果。修补工艺一定要科学合理，修补材料更要合理（石材修补材料必须综合考虑：流平性、渗透性、粘结性、抗氧化性、可抛光性）
1、“白玉兰”、“金碧辉煌”、“新西米黄”等石材的孔洞多，直径小，相对较深，选择修补胶时应重点考虑修补胶的流平性！如果流平性不好，在刮胶时，由于孔洞内空气的压强作用，修补胶只能附着在孔洞边沿搭桥，而在后续研磨时，由于机器产生的扭力，会连根拔起，导致只有批胶的动作，没有批胶的结果。
2、“万象云天”、“古堡灰”、“梦幻海蓝”、“热带雨林”、“海浪花”等大花石材系列，其成分极其复杂，孔洞相对较浅，选择修补胶时应重点考虑修补胶的渗透性！如果渗透性不强，粉化的石材粉末会成为介质，导致固化后的修补材料和石材创面之间形成断层，待项目结束，你会发现批胶是徒劳。
3、任何材料都会氧化，修补材料的抗养化性不好，一旦养护必然变色，要保证修补效果，修补材料的抗氧化性不得不考虑。
除了流平性、渗透性、粘结性、抗氧化性，修补胶的可抛光性也更为重要，一俊遮百丑，整体光度一致了，很多小瑕疵不会引起注意的，但光度不一致，就像人脸上的雀斑，一眼就看得出来。
