大理石其纹路漂亮，色泽更大气。特别是好的米黄大理石磨光度非常高，提升整体装修档次。现在很多的家庭、酒店、餐饮店、办公场所等等大多都是以石材建筑为主，那么大理石最大的优点就是它饱满的光泽度！

蔡维全先生指出，决定石材表面光度的要素主要有以下几点：

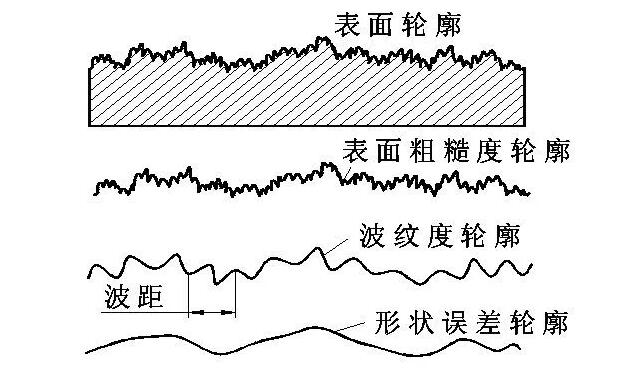

1、表面粗躁度是在物体表面上具有较小间距和峰谷所组成微观几何形状特性。

2、致密度是指晶体结构中原子体积占总体积的比例，一般致密度越低，其密度和强度也就越低。

3、物体的透光性，取决于物体内部结构，对外来光子的吸收和散射，像玻璃和水晶等内部单晶体排列规则，呈透明。

4、光泽度，测量仪在一组几何规定条件下，对石材表面反射的能力进行评价的物理量。

5、表面成像度，光线进入平面后，由于光的反射而形成以实物相同的虚像的一种原理。

晶面处理过程中影响表面光度的因素：

1、磨片切削研磨在石材出光过程中的作用。
    石材出光研磨是一个石材表面峰谷逐步降低，达到一定的表面粗糙度的一个过程，使用剪口片整平高低差后，石材表面达到晶面处理过程中，最高的表面粗糙度，再用不同号数的磨片进行粗磨、细磨、精磨、抛光后，使石材表面达到一定的表面粗糙度，由于每个号数的磨片对石材表面研磨后都有一个对应的表面粗糙值（Ra），而表面粗糙值是一个无法用肉眼精准判断的一个数值，通常都是师傅根据，石材表面的切削痕和出浆量来判断，这个号数研磨透和研磨到位没有，经验的判断，容易出现误判。对高标准工程和追求效率的流水线作业，建议使用表面粗糙度测量仪进行读值测量，标准化作业。研磨是先决条件，表面粗糙度决定了后期晶面出光的成像度，光泽度！

2、结晶抛光粉在石材出光过程中的作用。

      结晶抛光粉含有草酸，研磨颗粒，水溶性树脂等材料，结晶粉与大理石研磨过程中，同时进行物理反应和化学反应，草酸酸蚀大理石表面峰谷，研磨颗粒加速整平石材表面峰谷，在这过程中结晶粉里的草酸和大理石的碳酸钙发生置换反应，生成类似玻璃的草酸钙晶体，过多的草酸，在酸蚀石材表面峰谷的同时，也会酸蚀石材平面造成石材毛孔增多、增大、烧板现象，结晶粉抛光降低了石材表面粗糙度，增加石材表面的透光性。

3、结晶剂在石材出光过程中的作用。

      一般的结晶剂，含有酸、纳米硅、水溶性树脂，晶面剂在大理石上的作用是酸蚀填充，酸性物质加硬的石材表面，纳米硅填充大理石表面的毛细孔，双重作用，降低了石材表面的粗糙度，而水溶性树脂增加了石材表面的聚光性，看起来是厚度感更强。

4、防护剂在大理石出光过程中的作用。

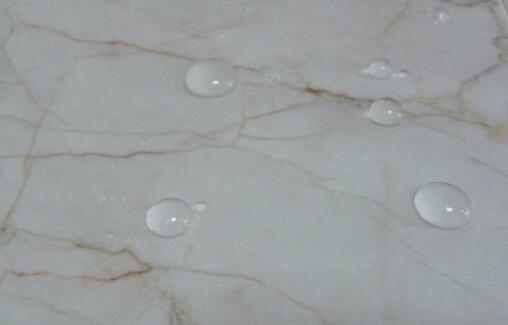

     防护剂能在大理石表面形成一层保护膜，能阻止和减少结晶粉和结晶剂在大理石表面研磨过程中和大理石发生过度的反应，避免加大和增多石材表面的毛孔，防止烧板也能阻止石材过多和过快的吸附药剂，防护剂能让大理石出光更均匀更快速。

5、晶面膏和晶面浆在石材出光过程中的作用。
     膏和浆含有研磨颗粒、弱酸、和填充物，膏和浆的主要特点是含固量高，研磨颗粒丰富，对石材的结晶处理更直接，填充速度更快，磨削力强，效果更明显。

6、填充材料和加硬材料在大理石出关过程中的作用。
      大理石相对于玉石类石材还是比较疏松，致密度不够，采用刮胶和干磨回填工艺，能提高石材表面致密度，对大理石表面进行加硬、固化处理，能大大增强石材表面的硬度、强度，使用纳米级材料，对石材表面进行填充，能大大降低石材表面的粗糙度，研磨出更好的底光，能提高石材表面的光泽度，成像度和透光性。

7、表面粗糙度对晶面层厚度的影响。
      做结晶药剂的时候，会发现一个现象：
◆ 研磨到1500号做出来的晶面层比研磨到1万号的厚。
◆ 研磨到1万号做出来晶面清晰度高于研磨1500号。
◆ 研磨到1万号做出来的经验，耐磨度高于研磨到1500号。
有一定的表面粗糙能让更多的填充材料叠加上去，水溶性树脂能更多的吸附在石材表面，叠加的填充材料和聚光的水溶性树脂，能让晶面层显得厚度感更强！

8、石蜡在大理石出光过程中的作用
石蜡薄薄的覆盖在石材表面，石蜡对石材起到保护、润色、增光的作用。

 石材出光是一个多方因素影响的把石材从粗糙的漫反射表面研磨到镜面反射，再用聚光性的材料填充微孔，叠加厚度的过程。
 研磨是基础，填充和加硬是高度，防护是辅助，结晶是条件，要把大理石表面做到，无与伦比的清晰度，成像度和光泽度计需要应用好材料，正确细致的做好每一个步骤。
